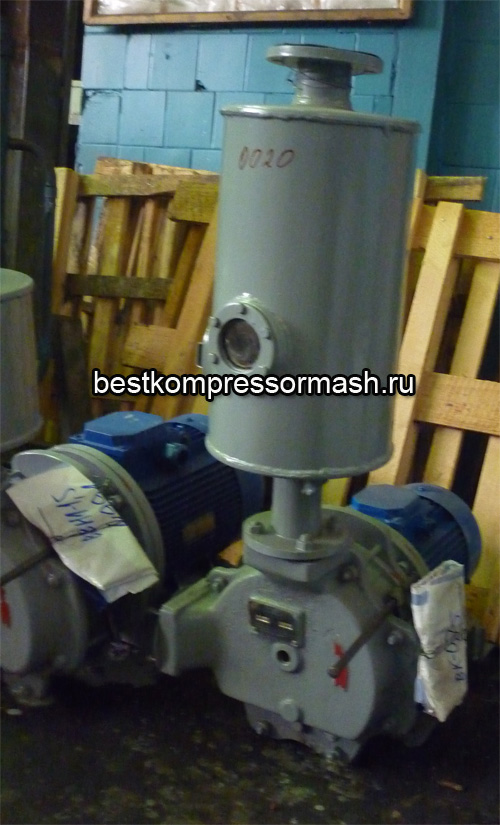

Насос водокольцевой ВВН 2-0,75


Назначение

Водокольцевые вакуум- насосы предназначены для создания вакуума или отсоса газов, не агрессивных к серому чугуну, из закрытых аппаратов.
Вакуум-насос ВВН2-0,75 состоит из цилиндра, торцевой крышки-лобовины и фонаря, посредством которого цилиндр присоединяется к фланцу электродвигателя эксцентрично относительно его вала. Лобовина и цилиндр с помощью шпилек присоединены к фланцу фонаря. На вал электродвигателя посажено на шпонке рабочее колесо. Ступица колеса в фонаре уплотняется сальниковой хлопчатобумажной набивкой. Поджатие набивки производится с помощью буксы. Зазор между торцами лобовины и рабочего колеса, определяющий потери в машине от перетекания воздуха (газа) с нагнетательной стороны на всасывающую устанавливается посредством набора прокладок между лобовиной и цилиндром.



Основные области применения

Химическая, пищевая, целлюлозно- бумажная, нефтяная, газовая и другие отрасли промышленности.



Технические характеристики

Производительность, приведенная к условиям всасывания, м3/мин
0,75+/-10%
Давление абсолютное, кГс/см2
-
-всасывания
0,2
-нагнетания
атмосферное
Мощность электродвигателя, кВт
3,0
Скорость электродвигателя, об/мин
1500
Масса, кг
94

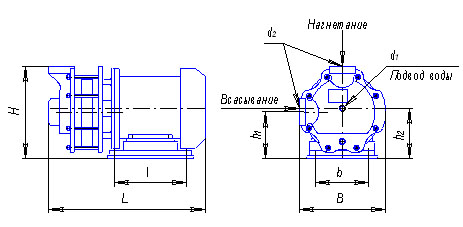

Габаритные, установочные и присоединительные размеры, мм

L
I
H
h1
h2
h3
h4
B
b
d1
d2
d3
d4
530
285
334
162
175
-
-
340
210
G-1/2
62
-
-

За более подробной информацией обращайтесь к нашим менеджерам по тел. (84140) 26-3-73 или присылайте заявку по электронной почте.
